產品簡介
華天HTRFE整流回饋一體裝置可直接替換軌道交通系統中整流裝置，與傳統二極管整流器相比較，在相同體積下具有同等的整流容量和過載能力，同時兼?zhèn)淞嗽偕苿?dòng)能量逆變回饋的功能，是再生制動能量利用裝置系列產品中最先進的代表。
再生制動能量逆變回饋系統主要采用電力電子功率模塊IGBT構成四象限大功率三相變流器，該裝置的直流側與牽引電網的直流母線連接，交流側與交流電網連接。該裝置具備以下四種主要功能：
· 牽引整流功能：裝置常態處于PWM熱后備模式，將直流母線穩定在設定值，根據各傳感器檢測信號，綜合判斷直流牽引電網上列車的狀態，當列車處于啟動及加速狀態時，裝置主動整流為列車提供能 量并穩定牽引網電壓。
· 逆變回饋功能：當列車處于電制動狀態并引起牽引電網上升至設定閾值時，裝置將再生制動能量逆變回饋至交流中壓環網并穩定牽引網電壓，供電網中其他負載使用。
· 無功補償功能：整流回饋一體裝置可以由中壓環網開閉所無功需求指令，控制四象限三相變流器輸出容性或感性的無功電流，通過變壓器耦合到中壓環網進行實時的無功補償。
· 牽引電網線路融冰功能：軌道交通地上站牽引線路會出現因?yàn)闈裱?、霧凇、凍雨等出現的覆冰問題，整流回饋一體裝置可以由某一站點裝置輸出直流能量，通過牽引電網運送到另一站裝置回饋能量，通過線路中大電流進行熱力融冰，保障牽引線路的安全運行。
整流回饋一體裝置原理圖
技術特點
· 采用多DSP協同控制，控制精度高、動態響應速度快。
· 多項發明專利，輸出電流紋波小，損耗低，噪音小。
· 下垂特性，適合多機并聯。
· 輸出波形平滑，諧波含量低。
· 動態響應快，輸出無過沖。
· 轉換效率高，滿載回饋效率>98%。
· 有功能饋、無功補償、諧波濾除綜合治理。
· 嚴格的熱設計，確保系統運行安全。
· 完善的保護功能，確保系統運行安全可靠。
· 光纖隔離驅動，抗干擾能力強。
· 良好的人機界面：大尺寸真彩色觸摸顯示屏，現場可切換的中英文雙語界面。
· 具有RS485接口，標準的MODBUS RTU通訊協議，具有計算機遠程監控功能。
· 無縫接入，不會對原系統造成影響。

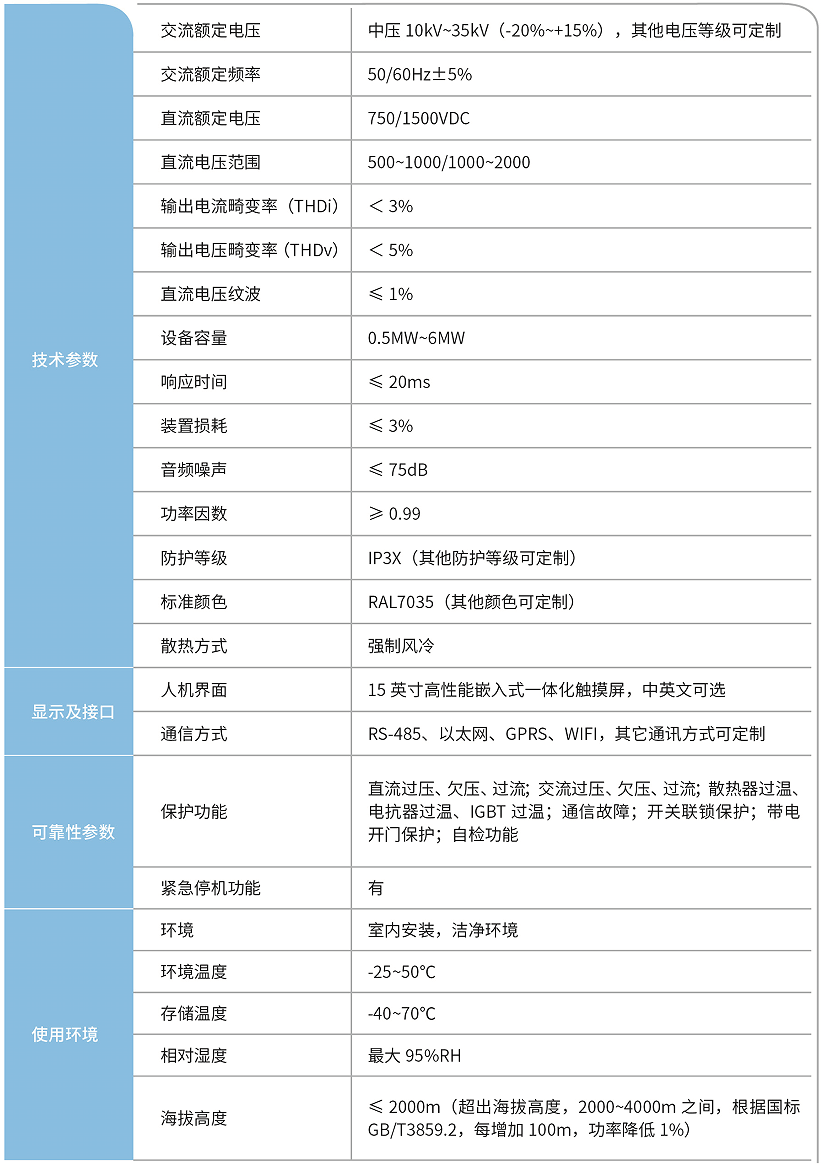

性能參數
